Đầu hàn orbital micro dạng kín, thiết kế nhỏ gọn cho các hệ thống đường ống High-Purity và ứng dụng trong ngành bán dẫn.

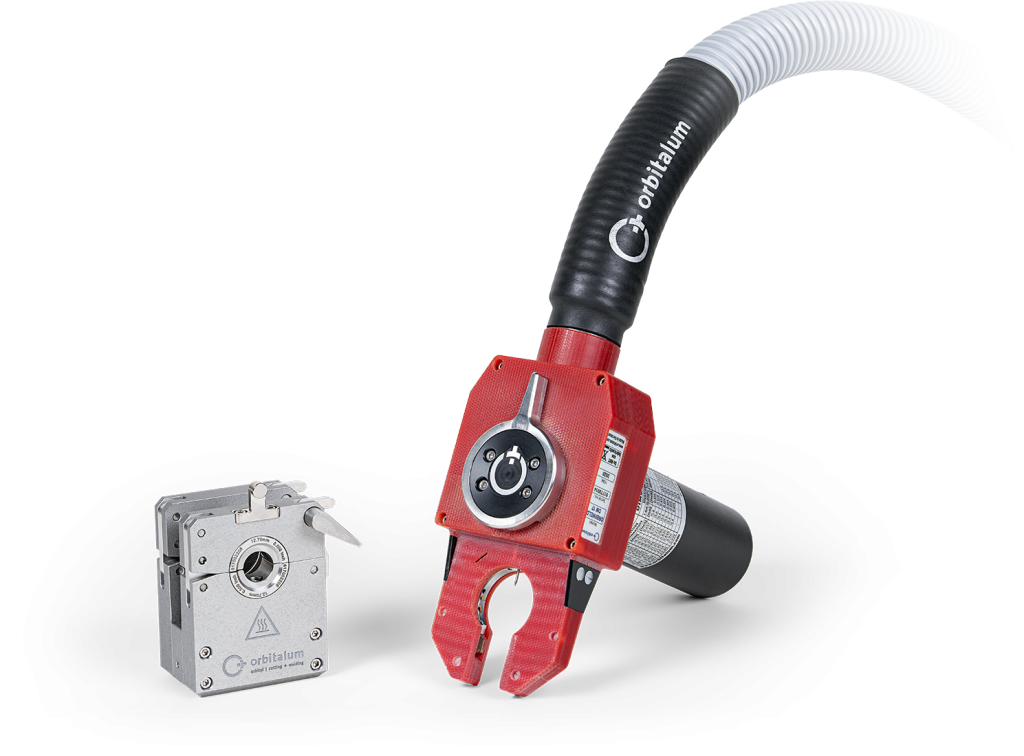

ORBIWELD 17 là đầu hàn orbital micro dạng kín của Orbitalum, được thiết kế cho các ứng dụng hàn ống có đường kính nhỏ, đặc biệt trong ngành bán dẫn và hệ thống đường ống yêu cầu độ chính xác cao.

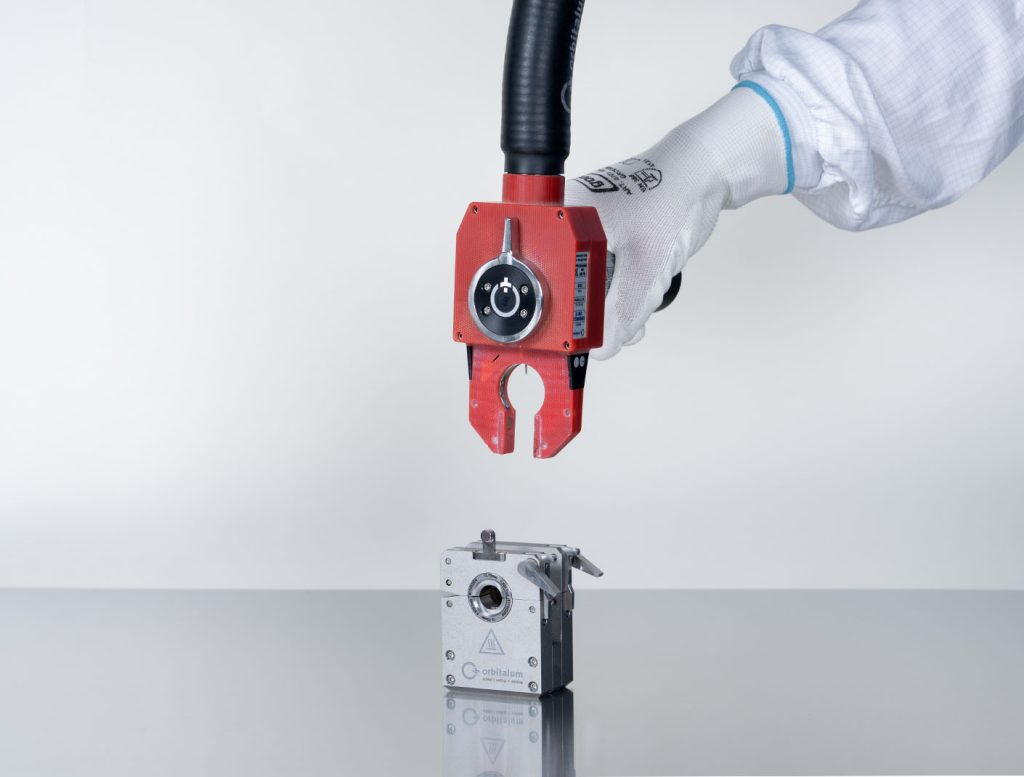

Với kết cấu nhỏ gọn và cassette kẹp có thể tháo rời, ORBIWELD 17 hỗ trợ quá trình lắp đặt, căn chỉnh và hàn đường ống tại những vị trí có không gian thao tác hạn chế.
Thiết kế này phù hợp cho cả công việc lắp đặt đường ống tại hiện trường và gia công trước các cụm đường ống trong xưởng.
Từ cassette kẹp tháo rời đến hệ thống làm mát và điều khiển tích hợp, ORBIWELD 17 được phát triển cho các công việc hàn orbital micro đòi hỏi độ chính xác và khả năng thao tác linh hoạt.

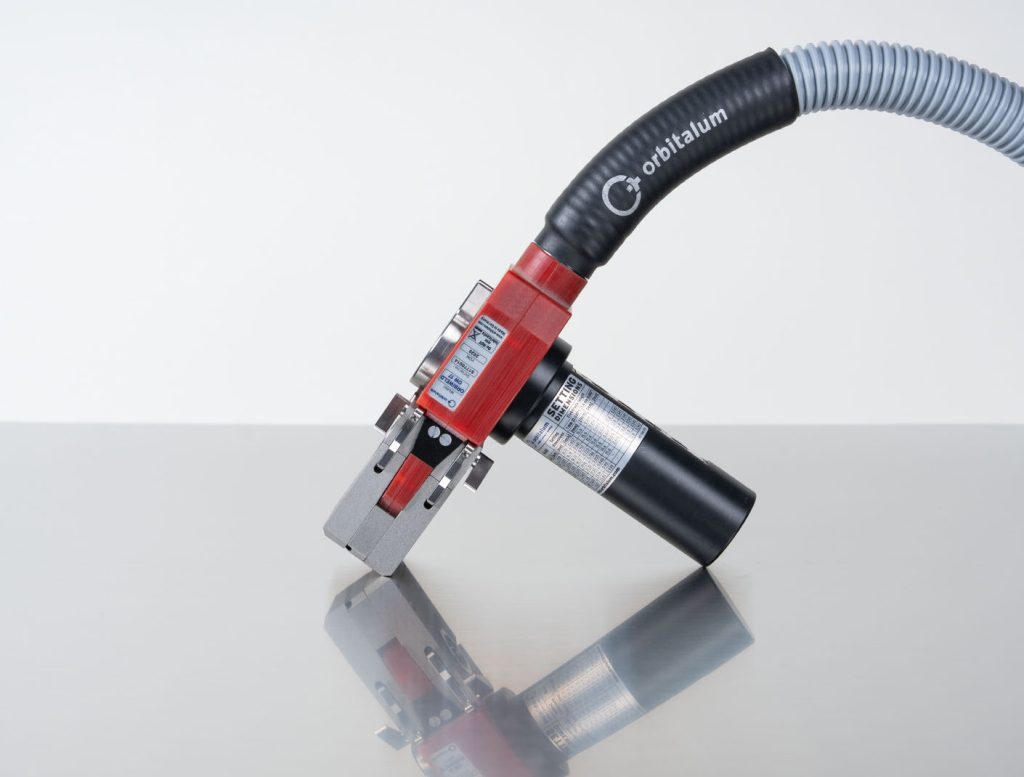

ORBIWELD 17 sở hữu thiết kế nhỏ gọn, phù hợp với các vị trí lắp đặt đường ống có không gian thao tác hạn chế, đặc biệt trong ngành bán dẫn.

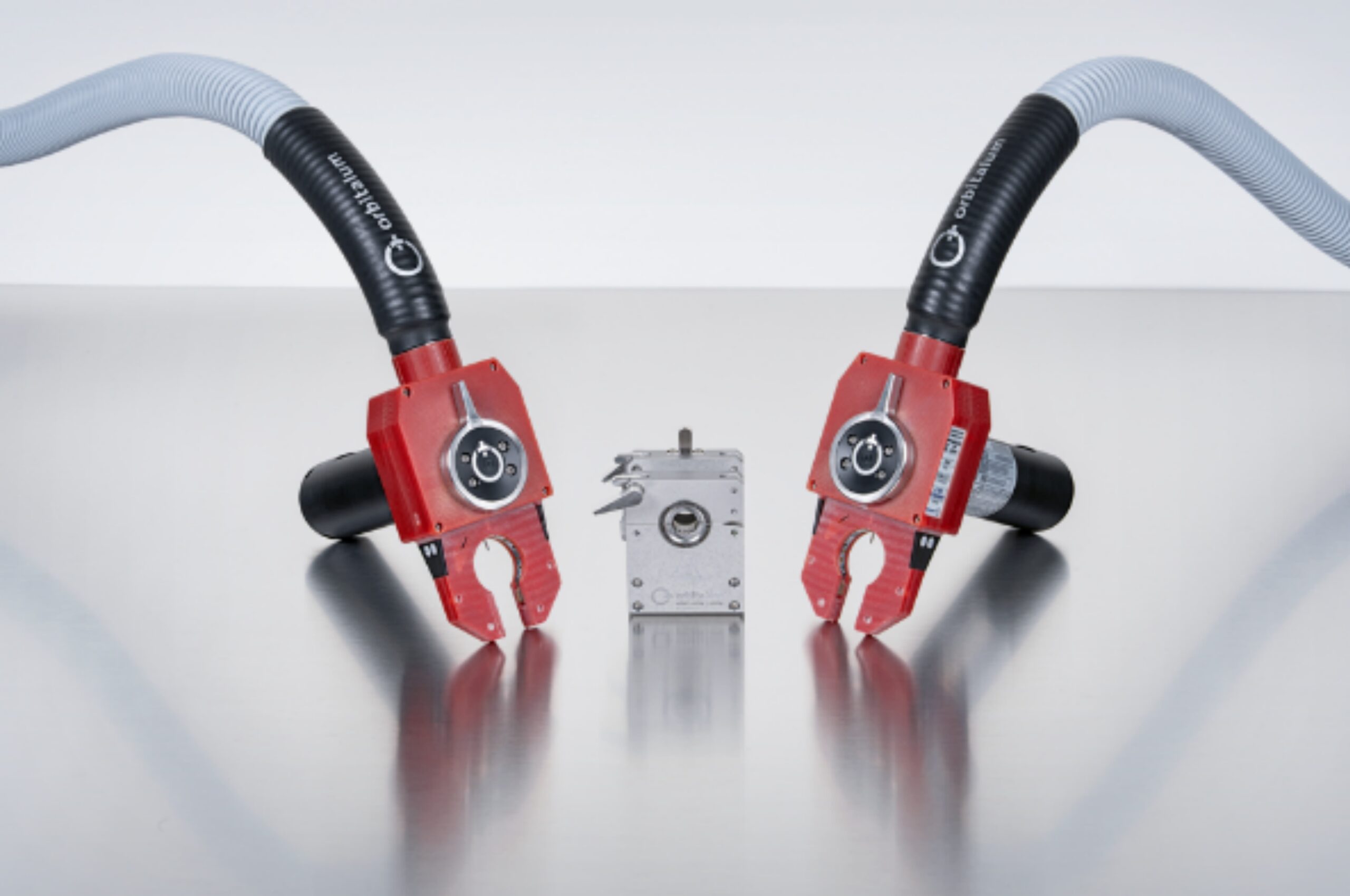

ORBIWELD 17 có hai phiên bản làm mát, giúp lựa chọn cấu hình phù hợp với yêu cầu vận hành và tải nhiệt của ứng dụng.
Các chức năng điều khiển quan trọng được tích hợp trên đầu hàn, hỗ trợ người vận hành thực hiện thao tác trực tiếp tại vị trí làm việc.
Các thông số dưới đây giúp kỹ sư đánh giá khả năng sử dụng đầu hàn ORBIWELD 17 trong hệ thống đường ống có đường kính nhỏ và lựa chọn phiên bản phù hợp.
| Thông số | OW 17 | OW 17 GC |
|---|---|---|
| Mã sản phẩm | 817 000 001 | 817 000 002 |
| Kiểu đầu hàn | Micro dạng kín | Micro dạng kín |
| Đường kính ngoài ống | 3,0–17,2 mm | 3,0–17,2 mm |
| Đường kính điện cực | 1,0 / 1,6 mm | 1,0 / 1,6 mm |
| Phương pháp làm mát | Chất lỏng chủ động | Khí |
| Khối lượng gồm bộ dây | 5,5 kg | 5,36 kg |
| Chiều dài bộ dây | 7,5 m | 7,5 m |
Nguồn: Catalogue Orbitalum – ORBIWELD 17, trang 34–35. Thông số có thể được nhà sản xuất cập nhật. Cấu hình cung cấp thực tế cần được xác nhận khi lựa chọn thiết bị.
Cả hai phiên bản đều được thiết kế cho đường ống có đường kính ngoài từ 3,0 đến 17,2 mm. Khác biệt chính nằm ở phương pháp làm mát, ảnh hưởng đến cách lựa chọn cấu hình cho từng ứng dụng.
Phiên bản OW 17 được trang bị hệ thống làm mát chủ động bằng chất lỏng, giúp bảo vệ đầu hàn khỏi quá nhiệt và hỗ trợ thời gian vận hành dài.
OW 17 GC là phiên bản làm mát bằng khí trong dòng ORBIWELD 17. Đây là một phương án cấu hình để đánh giá theo điều kiện vận hành và yêu cầu của từng công việc hàn.
Hãy cung cấp đường kính ống, chiều dày thành ống, vật liệu, chu kỳ hàn và nguồn hàn hiện có. APAX sẽ cùng bạn đánh giá cấu hình phù hợp.
Thông tin từ nhà sản xuất là cơ sở quan trọng khi đánh giá thiết bị hàn orbital. APAX kết hợp tài liệu kỹ thuật Orbitalum với yêu cầu thực tế của dự án để hỗ trợ khách hàng lựa chọn cấu hình phù hợp.

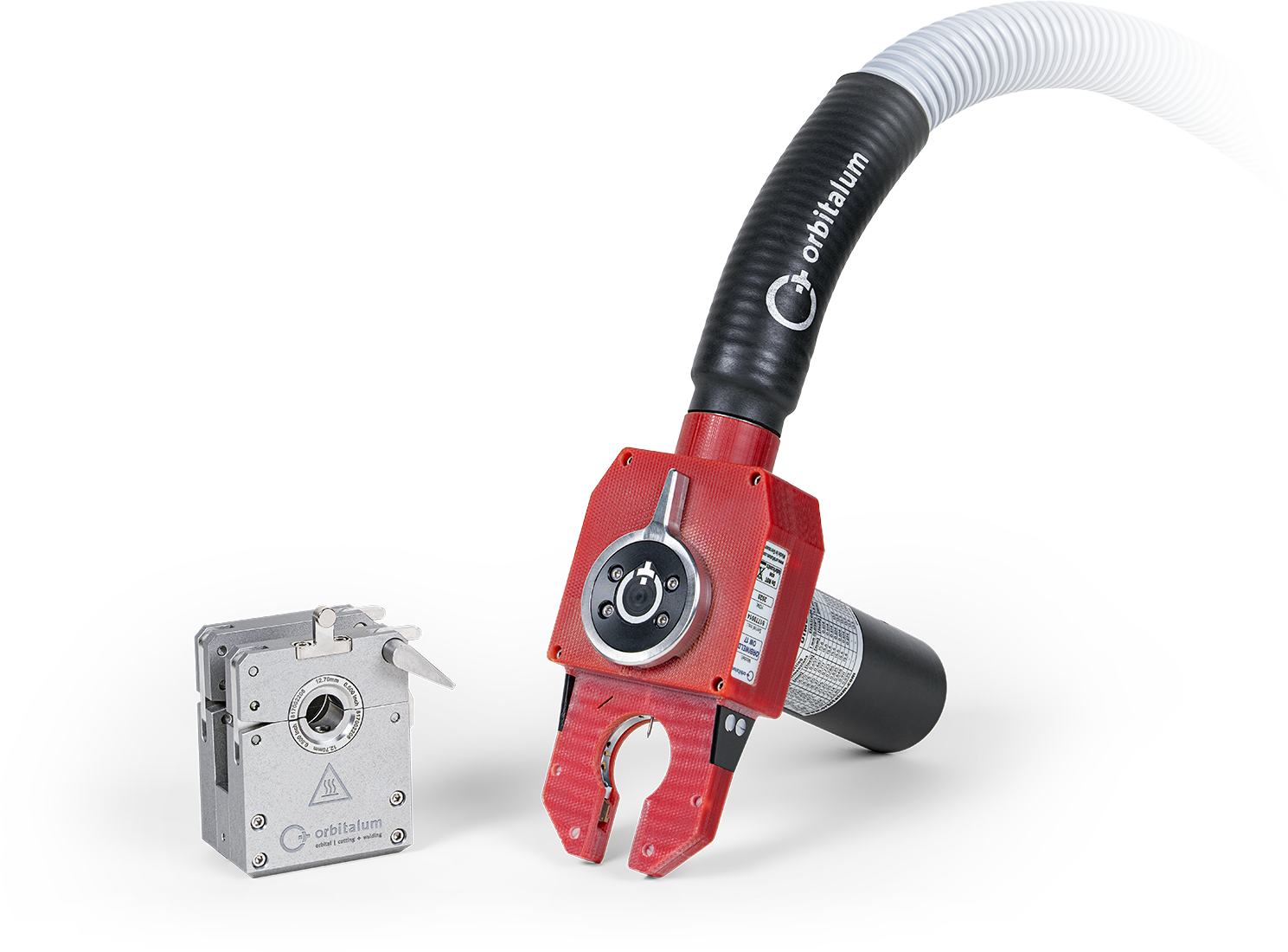

Tham khảo thông tin sản phẩm chính hãng, thiết kế đầu hàn micro dạng kín và các phương án cấu hình của dòng ORBIWELD 17.
Không chỉ lựa chọn theo tên model, APAX hỗ trợ đánh giá đầu hàn trong bối cảnh hệ thống đường ống và điều kiện vận hành thực tế.
APAX hỗ trợ đối chiếu tài liệu chính hãng và tư vấn cấu hình theo thông tin kỹ thuật do khách hàng cung cấp. Thông số và khả năng tương thích cần được xác nhận theo tài liệu Orbitalum của từng phiên bản.
Video giới thiệu từ Orbitalum giúp khách hàng quan sát trực quan thiết kế và cấu tạo của đầu hàn orbital micro ORBIWELD 17, hỗ trợ quá trình tìm hiểu và lựa chọn thiết bị.
Nguồn video: Orbitalum. Video được đăng tải trên website APAX nhằm cung cấp thông tin tham khảo về sản phẩm.
Mỗi hệ thống đường ống đều có những yêu cầu kỹ thuật và điều kiện triển khai riêng. APAX hỗ trợ đánh giá ứng dụng ORBIWELD 17, xem xét đường kính ống, vật liệu, không gian thao tác, phương án làm mát, khả năng tương thích với nguồn hàn và các phụ kiện liên quan để lựa chọn cấu hình phù hợp cho dự án.
