Đầu hàn orbital chuyên dụng cho sản xuất bộ trao đổi nhiệt, hỗ trợ tiếp cận các vị trí hàn trong cụm ống có mật độ bố trí cao, kiểm soát chất lượng và tối ưu hiệu quả sản xuất.
HX Heads là dòng đầu hàn orbital kín của Orbitalum, được phát triển cho công đoạn nối ống và cút ống trong sản xuất bộ trao đổi nhiệt.
Thiết kế nhỏ gọn giúp đầu hàn tiếp cận những vị trí có khoảng cách giữa các ống hạn chế. Công nghệ hàn TIG tự động hỗ trợ duy trì chất lượng mối hàn nhất quán trong quá trình sản xuất.
OD = đường kính ngoài của ống. Cần xác định đúng phiên bản và cấu hình kẹp theo kích thước ống thực tế.
HX Heads được thiết kế để tiếp cận các mối nối trong cụm ống trao đổi nhiệt.

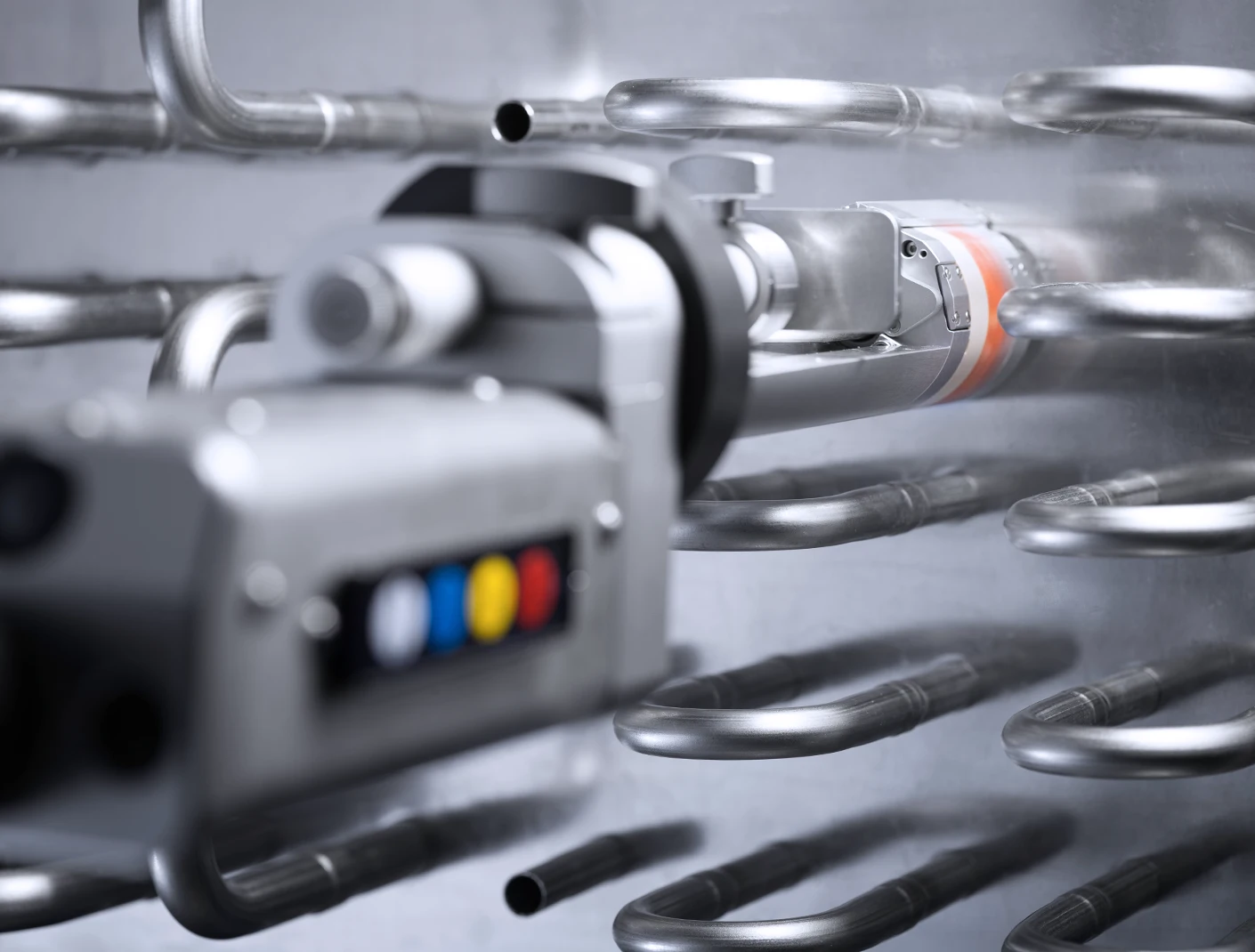

Ứng dụng đầu hàn HX trong sản xuất các cụm ống trao đổi nhiệt.
Trong sản xuất bộ trao đổi nhiệt, khả năng tiếp cận vị trí hàn và duy trì chu kỳ làm việc ổn định có ảnh hưởng trực tiếp đến hiệu quả của dây chuyền. HX Heads được phát triển để giải quyết những yêu cầu này.
*Các chỉ số tham khảo theo tài liệu Orbitalum; thời gian và năng suất thực tế phụ thuộc cấu hình, quy trình hàn, điều kiện sản xuất và người vận hành.
Trong bộ trao đổi nhiệt, khoảng cách giữa các tuyến ống thường hạn chế không gian thao tác của đầu hàn. HX Heads được phát triển để xử lý yêu cầu tiếp cận này.
Thiết kế đầu hàn nhỏ gọn cho phép thực hiện các mối nối trong cụm ống dày đặc, kể cả khi các cút ống đã được lắp trước. Nhờ đó, quy trình lắp ráp có thể linh hoạt hơn so với phương pháp cần hàn lần lượt từng cút từ bên trong ra ngoài.
Khoảng cách bố trí ống là thông số ứng dụng do Orbitalum công bố cho HX 12P và HX 25P. Khả năng tiếp cận thực tế cần kiểm tra theo bản vẽ cụm ống và cấu hình đầu hàn.

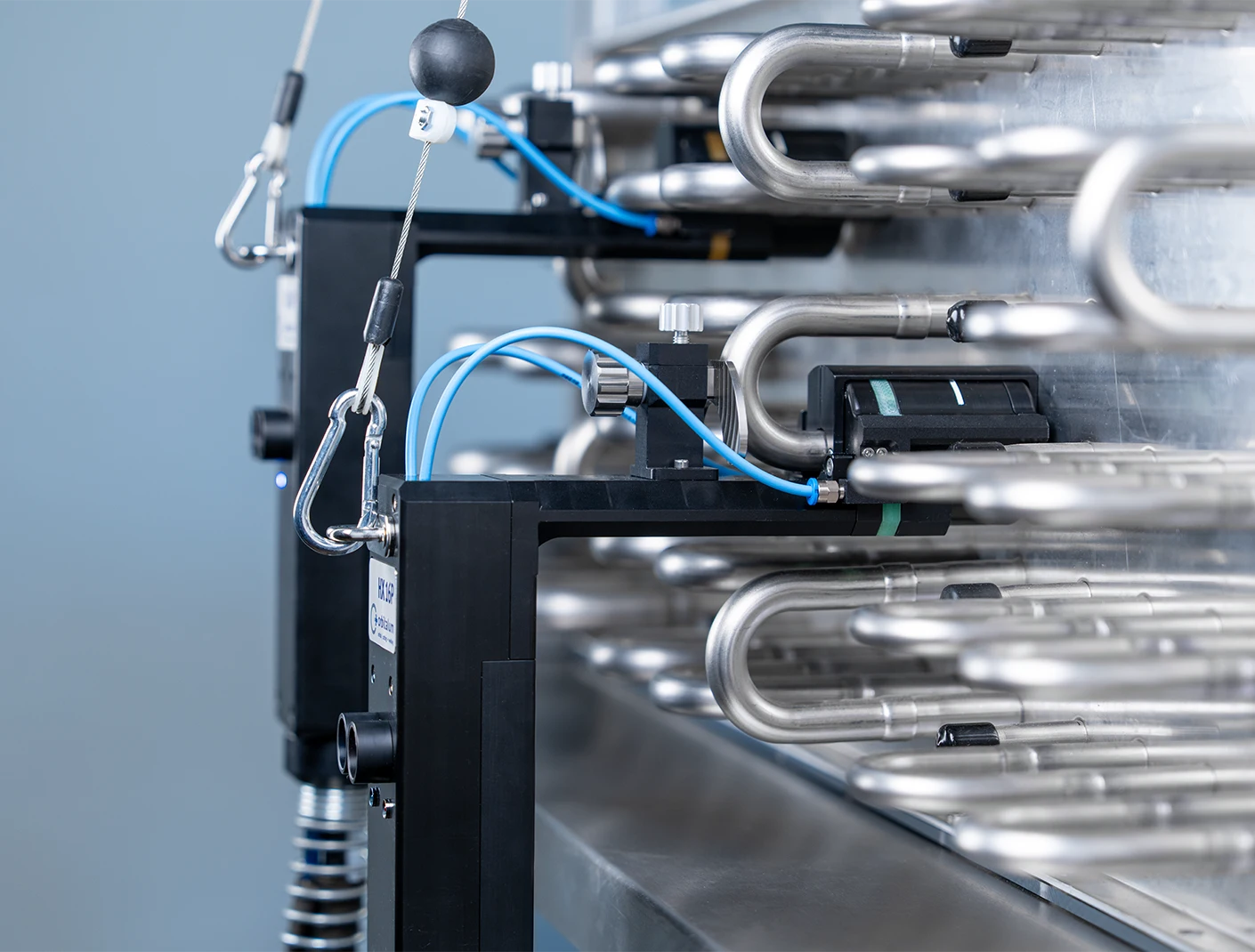

Đầu hàn HX trong môi trường cụm ống trao đổi nhiệt có mật độ bố trí cao.

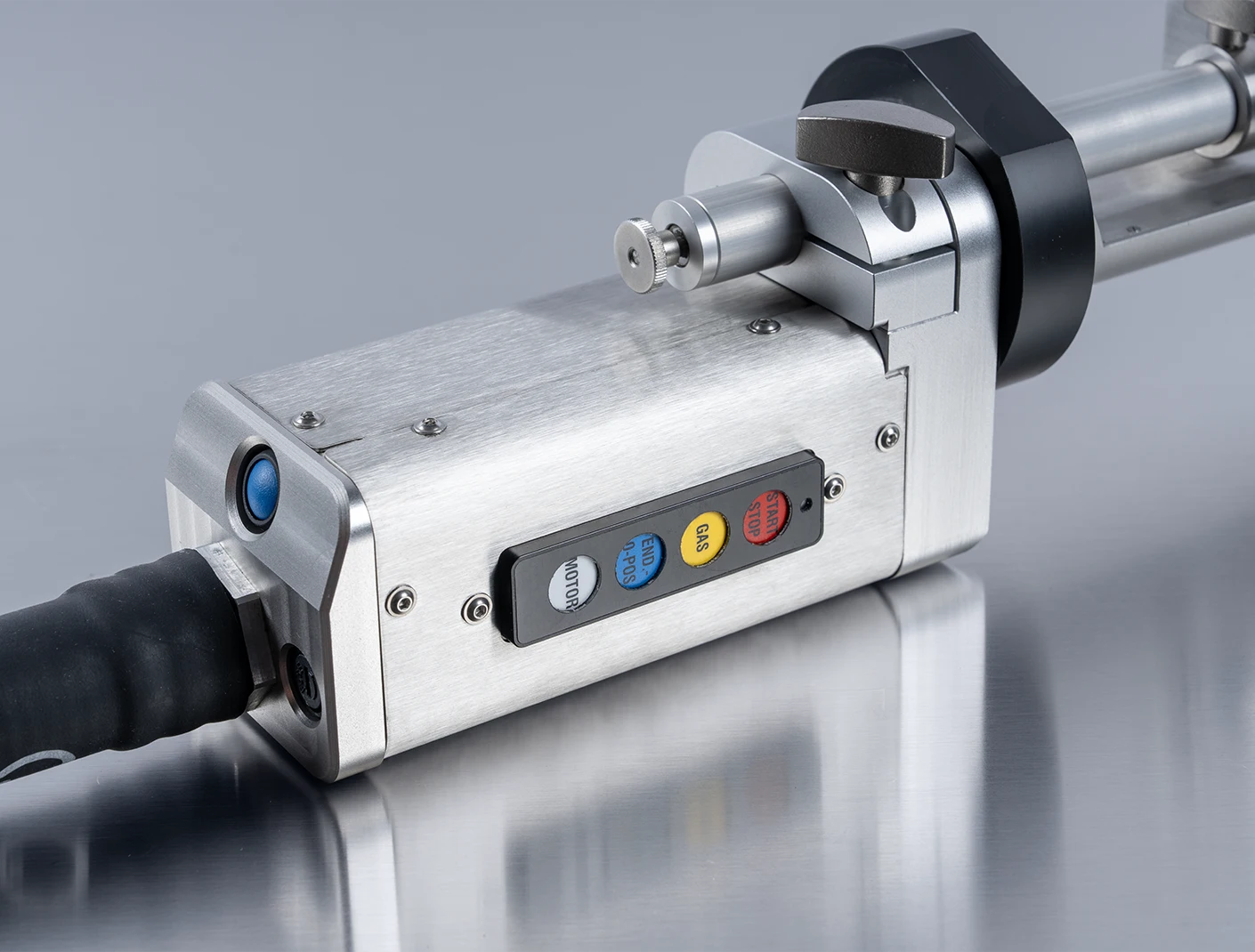

Bảng điều khiển trực tiếp trên đầu hàn Orbitalum HX 12P.
HX Heads kết hợp cơ cấu kẹp, điều khiển tại đầu hàn và khả năng nhận diện thiết bị từ nguồn hàn Orbitalum, hỗ trợ người vận hành thiết lập và thực hiện chu trình hàn thuận tiện hơn.
Cơ cấu kẹp khí nén hỗ trợ cố định đầu hàn trên ống sau khi định vị, giảm thao tác giữ đầu hàn bằng tay trong quá trình chuẩn bị.
Người vận hành có thể thực hiện thao tác kẹp và khởi động chu trình từ các nút điều khiển tích hợp trên đầu hàn.
Nguồn hàn Orbitalum tương thích nhận diện đầu hàn được kết nối. Người vận hành lựa chọn chương trình hàn đã thiết lập trước khi bắt đầu làm việc.
Đường điện hàn, khí bảo vệ và nước làm mát được tích hợp trong cụm đầu hàn, giúp việc bố trí thiết bị tại khu vực sản xuất gọn gàng hơn.
APAX hỗ trợ đối chiếu cấu hình đầu hàn, nguồn hàn, bộ kẹp và điều kiện vận hành theo yêu cầu của dây chuyền sản xuất.
HX Heads được thiết kế để đáp ứng yêu cầu vận hành của dây chuyền sản xuất bộ trao đổi nhiệt, kết hợp cơ cấu đầu hàn bền bỉ, hệ thống làm mát và khả năng bố trí linh hoạt tại vị trí làm việc.
Hỗ trợ kiểm soát nhiệt tại cụm đầu hàn trong quá trình làm việc, phù hợp với yêu cầu vận hành của môi trường sản xuất.
Buồng hàn kín và thiết kế cơ khí bền bỉ hỗ trợ duy trì điều kiện hàn ổn định trong các ứng dụng sản xuất bộ trao đổi nhiệt.
Khoảng cách kết nối giữa đầu hàn và nguồn hàn hỗ trợ bố trí thiết bị thuận tiện hơn quanh khu vực sản xuất.
Hỗ trợ thực hiện mối hàn theo phương ngang, phương đứng và phương nghiêng, tùy theo điều kiện bố trí cụm ống.
Cấu hình phụ kiện, hệ thống treo cân bằng và điều kiện vận hành cần được kiểm tra theo từng phiên bản HX Heads.

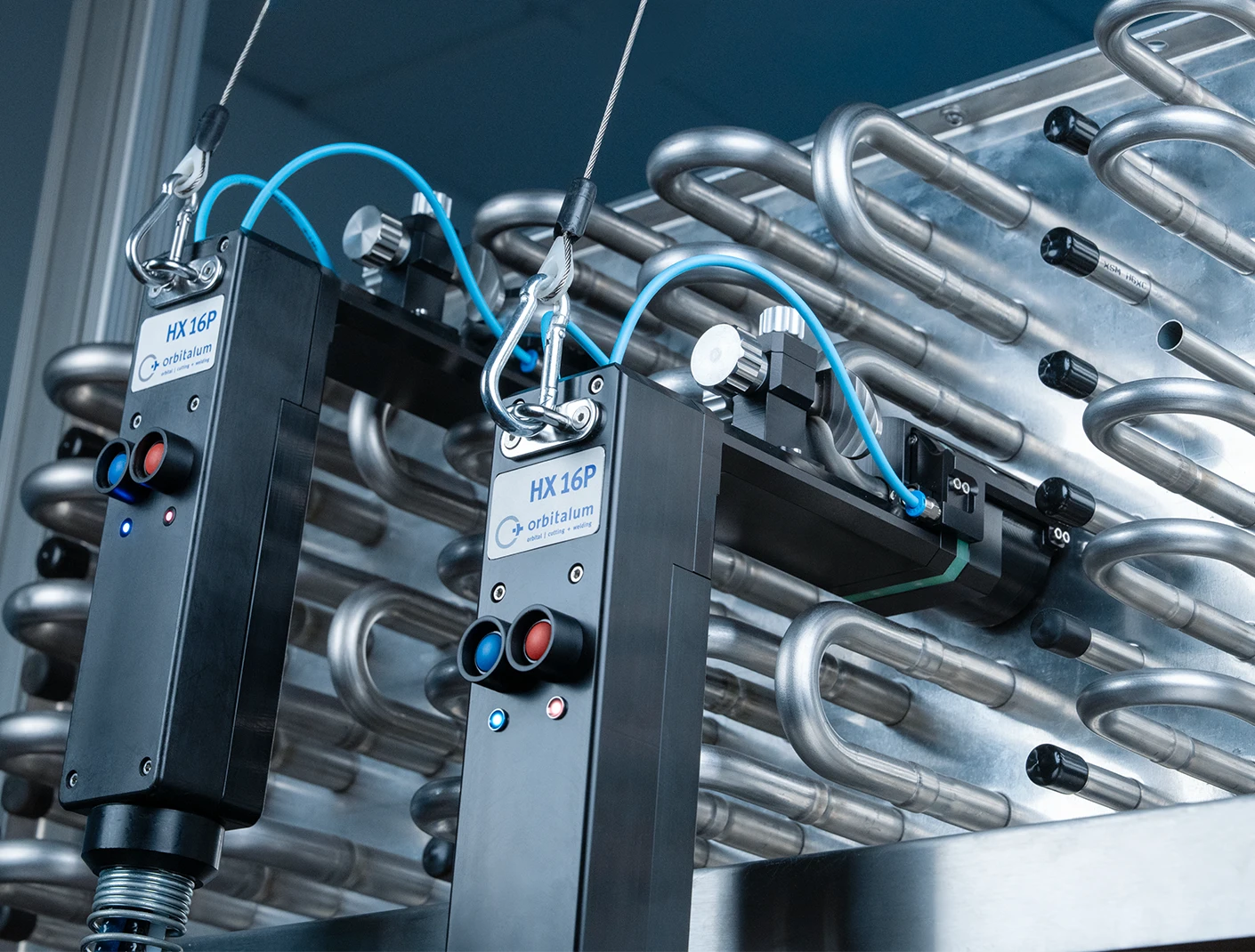

Đầu hàn HX trong ứng dụng sản xuất bộ trao đổi nhiệt.
HX Heads là một thành phần của hệ thống hàn orbital hoàn chỉnh. Việc lựa chọn nguồn hàn phù hợp cần xem xét phiên bản đầu hàn, nhu cầu sản xuất, phương án làm mát và các phụ kiện kết nối liên quan.

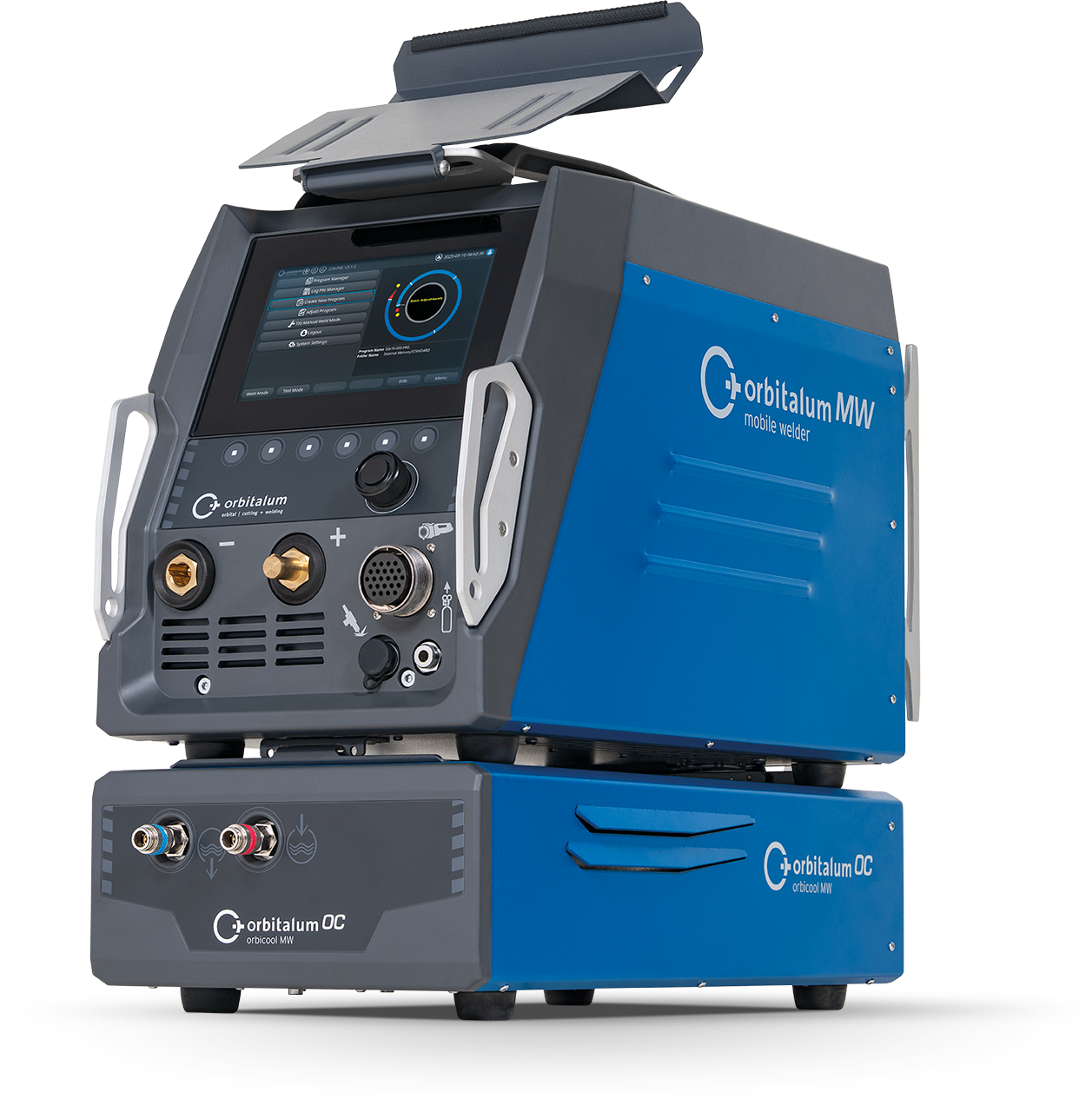

NGUỒN HÀN ORBITAL
Dòng nguồn hàn Orbitalum được giới thiệu cho các ứng dụng hàn orbital cần tính linh hoạt trong bố trí và sử dụng thiết bị.

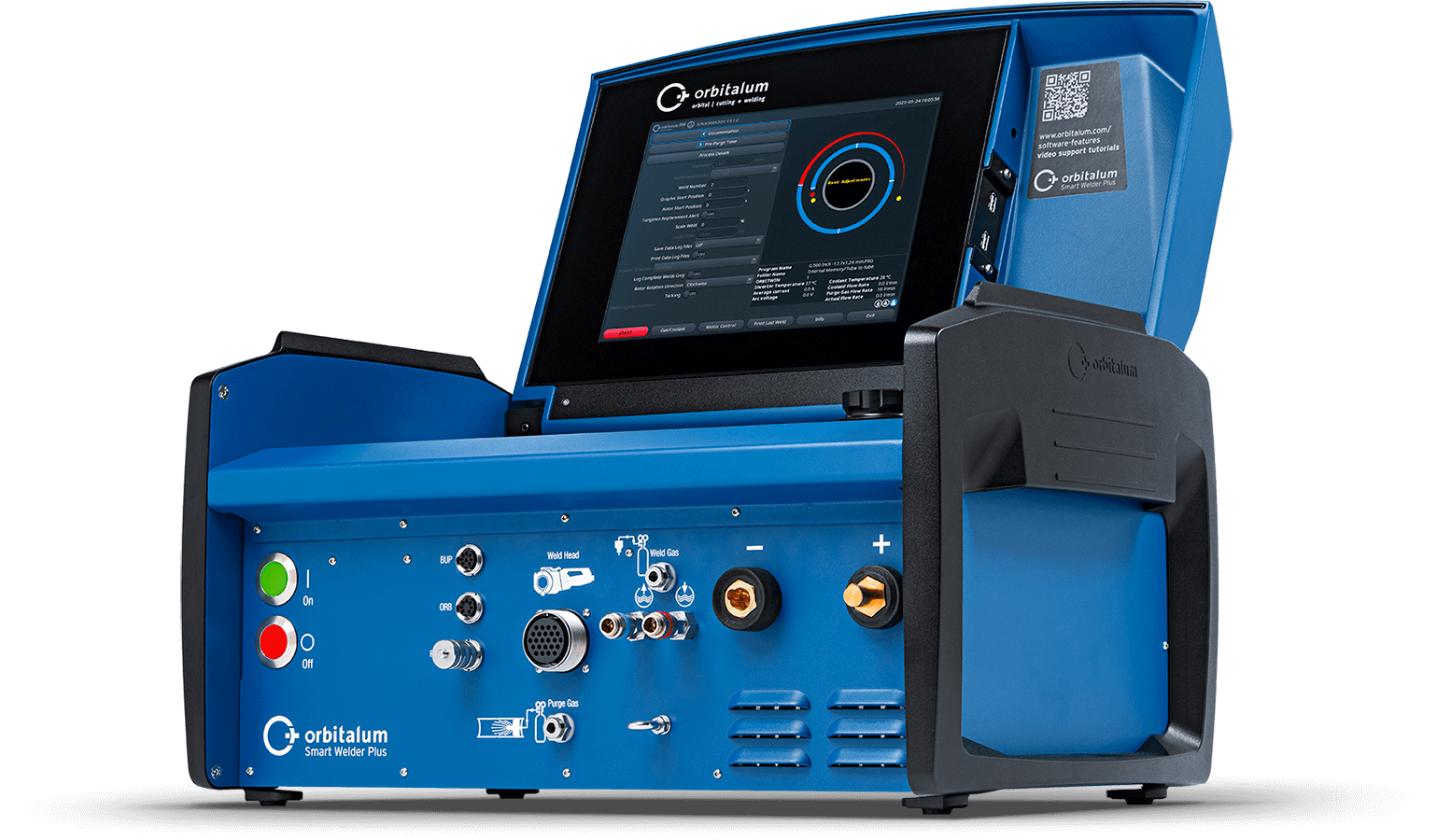

NGUỒN HÀN ORBITAL
Dòng nguồn hàn Orbitalum được giới thiệu cùng HX Heads cho các ứng dụng sản xuất cần thiết lập và kiểm soát chương trình hàn orbital.
Cung cấp đường kính ống, bản vẽ cụm trao đổi nhiệt, khoảng cách bố trí ống và nhu cầu sản lượng. APAX sẽ hỗ trợ đối chiếu phiên bản HX Heads, nguồn hàn và phụ kiện cần thiết cho ứng dụng thực tế.
Khả năng tương thích chính xác giữa nguồn hàn và từng phiên bản HX Heads cần được xác nhận theo tài liệu kỹ thuật hiện hành của Orbitalum.
Việc lựa chọn đầu hàn HX không chỉ phụ thuộc vào đường kính ống. Khoảng cách bố trí ống, chiều dày thành ống, hình học cụm trao đổi nhiệt và cấu hình hệ thống hàn đều cần được xem xét trước khi triển khai.
HX Heads – Thông tin sản phẩm
Giới thiệu dòng HX Heads, ứng dụng trong bộ trao đổi nhiệt và thông tin kỹ thuật từ nhà sản xuất Orbitalum.
Xem trang chính hãngCatalogue Orbital Welding
Tra cứu dải đường kính ống, chiều dày thành ống, kích thước đầu hàn, phụ kiện và các thông tin cấu hình được công bố.
Tra cứu tài liệu từ hãngTài liệu catalogue được sử dụng để đối chiếu thông số kỹ thuật. APAX sẽ bổ sung liên kết tải PDF trực tiếp khi tài liệu được đưa lên Download Center.
Để đánh giá phiên bản đầu hàn và cấu hình hệ thống phù hợp, khách hàng có thể chuẩn bị các thông tin sau:
Hotline APAX: 0989 113 482
Mỗi cụm trao đổi nhiệt có yêu cầu riêng về đường kính ống, khoảng cách bố trí, khả năng tiếp cận vị trí hàn và năng suất sản xuất. APAX hỗ trợ đánh giá ứng dụng HX Heads, lựa chọn phiên bản HX 12P, HX 16P hoặc HX 25P phù hợp, đồng thời đối chiếu nguồn hàn, phụ kiện và cấu hình hệ thống theo yêu cầu thực tế.
